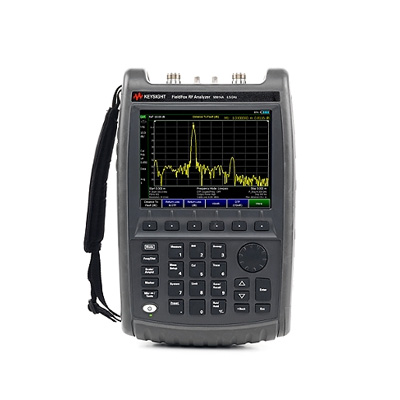

安捷倫Agilent N9914A FieldFox 手持式射頻分析儀，6.5 GHz
·6.5 GHz 最大頻率
·隨身攜帶功能豐富的手持式射頻分析儀：標準型號包括電纜和天線分析儀
·可選的 VNA、頻譜分析儀、內置功率計和矢量電壓表等工具可以擴展分析儀的功能
·通過單次掃描同時測量 DTF 和 TDR，可以節省時間
·同時測量全部 4 個 S 參數
·無需預熱即可進行頻譜分析儀測量（± 0.5 dB）
·利用 QuickCal（快速校準）系統輕松完成校準
·僅 6.6 磅重的輕巧型綜合分析儀 （3.0 千克）
最大頻率 6.5 GHz
CAT/VNA 起始頻率 30 kHz
SA 起始頻率 5 kHz
動態范圍 95 dB
輸出功率 -1 dBm
軌跡噪聲 0.004 dBrms
內置端口數量 2 端口
掃描速度
可達 201 個點 210 ms
儀器類型 組合分析儀
應用 S 參數
故障點距離
電纜整理
回波損耗
插入損耗/增益
干擾分析
功率測量
元器件
電纜
天線
放大器
濾波器
75 Ω 有線電視設備
其他 CAT/VNA 特性 快速校準（子集）
矢量電壓表
混合模式 S 參數
TDR 電纜測量
額外的頻譜分析儀特性
內置功率計
擴展范圍傳輸分析（ERTA）
系統特性
僅限外置 GPS 接收機
內置直流源
標準衰減器衰減范圍 30 dB
標準衰減器步進 5 dB
1 GHz 時的最大
三階動態范圍 無
1 GHz 時的 DANL -155 dBm
最大分析帶寬 無
1 GHz 時，1 MHz
頻偏處的相位噪聲 -113 dBc/Hz
1 GHz 時，10 kHz
頻偏處的相位噪聲 -111 dBc/Hz
1 GHz 時，30 kHz
頻偏處的相位噪聲 無
三階截獲（TOI）
1 GHz 時 +15 dBm
可用應用 是
總體幅度精度 ±0.5 dB
帶寬選件 5 MHz
性能水平 ◆◆◆◇◇◇
應用——通用 AM/FM 調諧和偵聽
電纜和天線分析
場強測量
SCPI 代碼兼容性
頻譜圖
激勵響應
手持式 是
