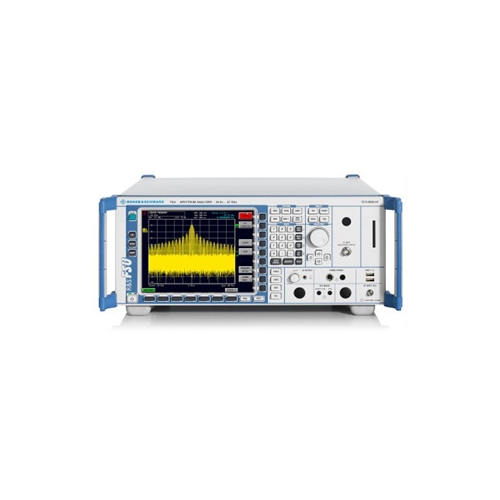

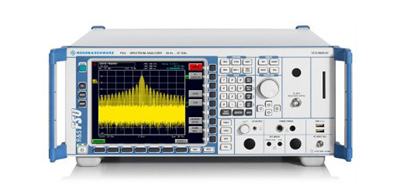

R&S FSU26 頻譜分析儀
廠商：羅德施瓦茨
型號：R&S FSU26
名稱：頻譜分析儀
頻率：9KHz到26.5GHz
26.5G頻譜分析儀|羅德與施瓦茨|20Hz至26.5GHz
廠商名稱：德國羅德與施瓦茨Rohde&Schwarz R&S
詳細說明：
R&SFSU系列頻譜儀是動態范圍、相位噪聲、電平精度和分辨率帶寬等頻譜儀指標的領導者，所有這些指標也是用戶設計、測量和生產下一代無線通訊元件的重要保障。0頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz, 46 GHz和50 GHz 顯示平均本地噪聲：-158dBm(歸一化到1 Hz) 相位噪聲：-123 dBc (1 Hz) 在10 kHz偏移處三階互調截斷點（TOI）：典型值+25dBm 分辨率帶寬：1 Hz 到50 MHz極高的測量速度支持時域模式的快速鄰信道功率（ACP）測量每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）無可匹敵的測量功能標準配置即可提供TOI, MC ACP(R), OBW,CCDF, APD等測量功能選件可以支持：- GSM/ EDGE -Bluetooth - WCDMA / HSDPA / TD-SCDMA - CDMA2000 / 1xEV-DV /1xEV-DO優異的射頻性能一直是羅德與施瓦茨頻譜儀的主要特點。
R&SFSU繼續保持這個傳統，提供了如下的頂級射頻性能：
R&SFSU繼續保持這個傳統，提供了如下的頂級射頻性能：
FSU3 20 Hz to3.6 GHz
FSU8 20 Hz to 8GHz
FSU26 20 Hz to26.5 GHz
FSU46 20 Hz to46 GHz
FSU50 20 Hz to50 GHz
射頻性能:
到3.6GHz的總電平不確定度為0.3dB
到-70dB時的線形度誤差小于0.1dB
電平精度：
顯示平均本地噪聲：-158 dBm(歸一化到1 Hz)，無預放
單邊帶相位噪聲typ. -123 dBc/Hz @ 10 kHz 偏移, 中心頻率640 MHz
單邊帶相位噪聲typ. -160 dBc/Hz @ 10 MHz 偏移, 中心頻率640 MHz
三階互調截斷點（TOI）：典型值+25 dBm
1dB壓縮點：+13dBm
WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB
IQ下變頻器：
中頻A/D轉換的精度為14bit，采樣率32MHz（中頻頻率為20.4MHz）
IQ存儲器容量為2x512 k采樣點
速度：
頻域掃描時間最小為2.5ms
時域掃描時間最小為1 μs
每秒能進行70次測量（包括通過GPIB總線傳輸軌跡數據的時間）
遠程控制模式可以支持列表掃描（listmode），進一步減少測量時間
