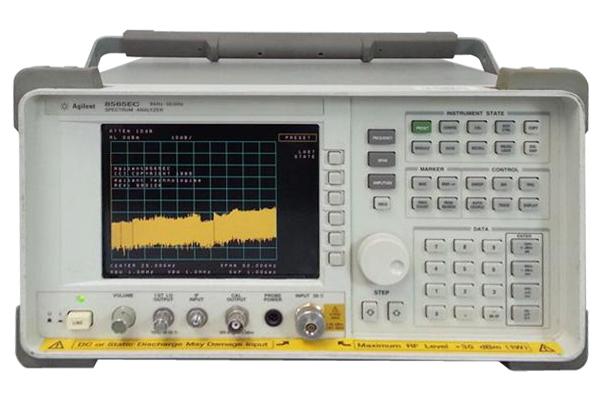

Agilent 8565EC 頻譜分析儀|HP-8565EC 50G頻譜分析儀9KHz-50GHz
詳細說明
8560EC系列便攜式頻譜分析儀具有通常在較大型且更昂貴的臺式分析儀上才有的測量能力和性能。8560EC系列把杰出的相位噪聲、靈敏度、1Hz的分辨帶寬和大的動態范圍等功能組合在一個堅固的3類軍用機箱中，從而使之能適應惡劣的環境條件。
適用于RF通信的功能
對現今發射機的鄰近信道功率(ACP)進行測量的能力，是研制和生產過程中zui重要的一環。8560EC系列頻譜分析儀用如 NADA-TDMA、GSM、DECT、CT2-CAI、PDC和PHS制式中所用的數字調制，對猝發載波信號的APC測試提供完整的解決方法。業已討論過已建立的標準在執行中的許多困難，標準的實施提供快速、精確且便于使用的APC測量能力。利用8563EC選件EC35ACPR測試儀能以zui少為70dB 的動態范圍測量W-CDMA鄰近信道功率比（ACPR）。
定時選通信號分析是標準的另一個特點，它使對時變信號如脈沖RF信號、時分多址（TDMA）信號、交錯信號和猝發調制信號的測量十分容易。85902A猝發載波觸發器可以提供TTL觸發信號。
8560EC系列技術指標已經被提高了，現在還可以從這個高性能便攜式頻譜分析儀系列得到更好的相位噪聲、靈敏度、動態范圍和頻率響應。
8562EC頻譜分析儀提供13.2GHz頻率范圍，增加了動態范圍和三階截獲(TOI)的能力。這就使無線通信工程師能對猝發運行系統中的高性能元器件進行測試。
利用HP85672A寄生響應測量程序，用戶可以用8560EC系列頻譜分析儀迅速、方便地進行寄生響應測試。
快速數字分辨帶寬
以數字方式實現1，3，10，30和100Hz分辨帶寬，這使8560EC系列頻譜分析儀的掃描速度比用相當?shù)哪M濾波器可能達到的掃描速度快 3～600倍。窄到5:1的波形因數允許很容易觀察相靠近的低電平信號。數字帶寬還為頻譜分析儀提供完全的100dB屏幕上已校顯示。
