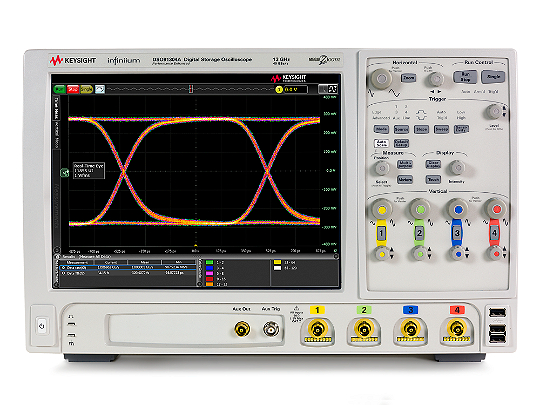

是德 Keysight（原安捷倫Agilen）DSO91304A Infiniium 高性能示波器：13 GHz
主要特性和功能
13 GHz
4個模擬通道
高達 1 Gpts 存儲器和 40 GSa/s 采樣率可以提供更完整的信號跡線捕獲
更低的本底噪聲（50 mV/格時為 1.73 mVrms）和深入的抖動分析功能能夠確保卓越的測量精度
硬件加速去嵌入能夠更輕松地補償探頭、夾具和通道效應
結合一致性測試、調試和分析應用軟件可以增強示波器的可用性
結合用戶定義的應用軟件可以實現測量自動化
技術指標
帶寬 13 GHz
帶寬升級 不提供
通道數 4
最大存儲器深度 1 Gpts
最大采樣率 40 GSa/s
顯示屏尺寸 12.1 inch
ADC 位數 8 bits
本底噪聲
在 mV/div時為 1.73 mVrms
最短上升/下降時間
32 ps (10-90%), 23 ps (20-80%)
特定觸發
InfiniiScan 觸發
A-B 硬件觸發
協議觸發和解碼 可選
應用
以太網 1000Base-T
DDR3/LPDDR3
DDR4/LPDDR4
DisplayPort
HDMI 2.0
MIPI
PCIe Gen2
PCIe Gen3
SATA Gen3
USB 2.0
操作系統 Windows 7
